Montageanleitung von Kabelschuhen und Verbindern

  • Die Maße der Kabelschuhe/Verbinder sowie deren Querschnittszuordnung sind aus dem Katalog zu entnehmen.
  • Das Kabelende ist rechtwinklig zum Leiter zu schneiden und entsprechend der Hülsenlänge des Kabelschuhs + ca. 10 % abzuisolieren. (Die Hülse längt sich beim Verpressen etwas.)
  • Die Leiterenden sind vor dem Verpressen gründlich von Schmutz- und Oxydresten zu reinigen. Sektorleiter sind vorzurunden. Der Leiter wird bis zum Anschlag in die Kabelschuh-Hülse geschoben bzw. bis zur Mitte des Verbinders.
  • Vor dem Verpressen ist zu prüfen, ob der Leiter und der Kabelschuh bzw. der Verbinder die gleiche Querschnittsbezeichnung haben und laut Katalogunterlagen zueinander passen.
  • Es ist festzustellen, ob das Presswerkzeug mit den richtigen Presseinsätzen/-backen für die Montage bereitsteht. Diese Information steht, für jede Serie und jeden Querschnitt, im Katalog des Herstellers bzw. in der Bedienungsanleitung des Presswerkzeuges.

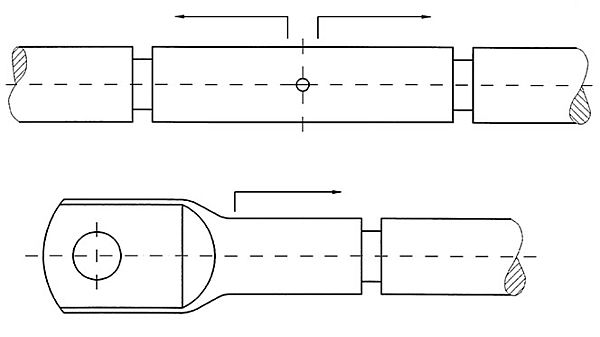

  • Der Verpressvorgang erfolgt, beim Kabelschuh und Verbinder, vom Kabelende aus in Richtung Hülsenende.
  • Die Anzahl der Pressungen können Sie hier ermitteln.
